Trong các hệ thống xử lý khí thải công nghiệp, độ tin cậy của các bộ phận kiểm soát dòng chảy ảnh hưởng trực tiếp đến thời gian hoạt động của hệ thống, độ an toàn và sự tuân thủ quy định. Van bướm lệch tâm đã nổi lên như một giải pháp ưu tiên cho các ứng dụng yêu cầu vận hành thường xuyên và bịt kín chặt chẽ, đặc biệt là trong các chất oxy hóa nhiệt tái sinh (RTO) và các hệ thống xử lý các hợp chất hữu cơ dễ bay hơi (VOC) khác. Bài viết này xem xét cácVan bướm lệch tâmtừ Lvquan, khám phá các nguyên tắc thiết kế, lợi thế vận hành và các lựa chọn kỹ thuật giúp nó phù hợp với môi trường công nghiệp đòi hỏi khắt khe. Chúng tôi xem xét cấu trúc lệch tâm của van, hoạt động truyền động bằng khí nén, hiệu suất bịt kín và các ứng dụng mà nó vượt trội hơn các thiết kế van thông thường.
Hệ thống xử lý các hợp chất hữu cơ dễ bay hơi (VOC)—dù là chất oxy hóa nhiệt, chất oxy hóa xúc tác hay thiết bị thu hồi hấp phụ—phụ thuộc vào việc kiểm soát dòng chảy chính xác để hoạt động hiệu quả. Van trong các hệ thống này không phải là bộ phận tĩnh; chúng mở và đóng hàng nghìn lần mỗi năm, thường ở nhiệt độ cao, điều kiện ăn mòn hoặc chênh lệch áp suất khác nhau.
Van bướm truyền thống, mặc dù tiết kiệm chi phí cho các mục đích chung nhưng thường gặp khó khăn trong các ứng dụng đòi hỏi VOC. Hiệu suất bịt kín của chúng giảm dần theo thời gian và tốc độ rò rỉ có thể ảnh hưởng đến hiệu suất hệ thống hoặc vi phạm các quy định về môi trường. Van bướm lệch tâm giải quyết những hạn chế này thông qua thiết kế giúp giảm thiểu ma sát và mài mòn đồng thời đạt được độ kín chặt hơn.
Công ty TNHH Công nghệ Kỹ thuật Bảo vệ Môi trường Lvquanđã thiết kế và sản xuất thiết bị xử lý VOC trong hơn một thập kỷ. Có trụ sở tại Dương Châu, Giang Tô, công ty nắm giữ nhiều bằng sáng chế, bao gồm cả bằng sáng chế phát minh công nghệ cao và phục vụ các ngành công nghiệp từ sơn ô tô và cuộn dây đến dược phẩm và in ấn. Của họVan bướm lệch tâmđược thiết kế đặc biệt cho các ứng dụng yêu cầu đạp xe thường xuyên và tính toàn vẹn bịt kín cao—chẳng hạn như van đầu vào và đầu ra của hệ thống RTO ba buồng hoặc nhiều buồng thể tích không khí lớn. Bài viết này cung cấp cái nhìn chi tiết về cấu trúc, tính năng của van và những cân nhắc khi vận hành khiến nó trở thành lựa chọn thiết thực cho các kỹ sư công nghiệp và người quản lý cơ sở.
Dưới đây là bản tóm tắt các thông số kỹ thuật chính và tính năng thiết kế củaVan bướm lệch tâmtừLvquan.
| tham số | Chi tiết |
| Tên sản phẩm | Van bướm lệch tâm |
| Loại van | Van bướm lệch tâm (thanh nối đôi, đĩa lệch tâm) |
| Kích hoạt | Khí nén (điều khiển bằng khí nén) |
| Ứng dụng chính | Van vào/ra cho hệ thống RTO thể tích không khí lớn (3 buồng, nhiều buồng) |
| Các ngành công nghiệp cơ bản | Xử lý VOC, xử lý hóa chất, xử lý nước, hệ thống xả công nghiệp |
| Đặc điểm cấu trúc | Liên kết thanh truyền kép, trục lệch tâm, thanh giới hạn hành trình đĩa |
| Lợi thế chính | Tỷ lệ rò rỉ thấp, giảm ma sát và mài mòn, cải thiện hiệu suất bịt kín |
| Đặc điểm hoạt động | Chuyển đổi nhanh, thời gian di chuyển ngắn, độ ồn thấp, vận hành linh hoạt |
| BẢO TRÌ | Cấu trúc đơn giản, dễ bảo trì, vật liệu vòng đệm có thể tùy chỉnh |
| Hạn chế | Không thích hợp cho các ứng dụng chứa chất lỏng bụi ăn mòn, dính hoặc dạng hạt; yêu cầu xử lý chống cháy nổ ở khu vực nguy hiểm |
Để hiểu lý do tại sao van bướm lệch tâm hoạt động tốt hơn các thiết kế thông thường, cần xem xét cách thức hoạt động của van bướm tiêu chuẩn và điểm yếu của nó.
Trong van bướm đồng tâm tiêu chuẩn, đĩa quay quanh trục trung tâm thẳng hàng với tâm của đường ống. Bề mặt bịt kín của đĩa và mặt tựa cọ sát vào nhau trong suốt quá trình quay, gây ra ma sát làm mòn dần vòng đệm và tăng tỷ lệ rò rỉ. Theo thời gian, ma sát này cũng làm tăng mô-men xoắn cần thiết để vận hành van, gây thêm sức căng cho bộ truyền động.
Van bướm lệch tâm giải quyết vấn đề này bằng cách đặt đĩa lệch tâm so với bề mặt bịt kín của thân van. Điều này có nghĩa là đĩa không cọ xát vào vòng đệm trong quá trình quay—nó chỉ tiếp xúc ở vị trí đóng hoàn toàn. Kết quả là ma sát ít hơn đáng kể, giảm độ mài mòn trên bề mặt bịt kín và khả năng ngắt chặt hơn nhiều.
LvquanVan bướm lệch tâm của Van bướm lệch tâm tiến thêm một bước nữa với cơ cấu thanh kết nối kép. Đĩa van và trục lệch tâm được nối với nhau bằng thanh nối đôi, có thanh giới hạn cố định ở phía sau để điều khiển hành trình đĩa. Thiết kế cơ học này đảm bảo hoạt động chính xác, có thể lặp lại ngay cả sau hàng nghìn chu kỳ—rất quan trọng đối với các hệ thống RTO có thể chuyển van vài lần mỗi phút.
cácVan bướm lệch tâmtừLvquancung cấp một số tính năng giúp nó trở thành sự lựa chọn thiết thực cho các ứng dụng công nghiệp yêu cầu kiểm soát dòng chảy đáng tin cậy.
Thiết kế lệch tâm, kết hợp với vòng đệm có thể được lựa chọn từ các vật liệu khác nhau dựa trên yêu cầu ứng dụng, đạt được tỷ lệ rò rỉ rất thấp. Đối với các hệ thống xử lý VOC, điều này rất cần thiết—rò rỉ có thể làm giảm hiệu quả tiêu hủy, tăng chi phí vận hành và dẫn đến không tuân thủ quy định.
Van được cung cấp năng lượng bằng khí nén, dẫn động trục van để điều khiển chuyển mạch thanh kết nối của đĩa van. Xoay 90° so với vị trí ban đầu sẽ hoàn thành một hành động (mở để đóng hoặc đóng để mở). Bộ truyền động khí nén cung cấp thời gian di chuyển ngắn, độ ồn thấp và vận hành linh hoạt, cho phép van phản ứng nhanh chóng với những thay đổi trong nhu cầu hệ thống.
Thiết kế cơ học đơn giản của van giúp giảm thiểu số lượng bộ phận có thể bị hỏng. Điều này giúp giảm thời gian và chi phí liên quan đến bảo trì, một yếu tố quan trọng cần cân nhắc đối với các kỹ sư nhà máy, những người cần giảm thiểu thời gian ngừng hoạt động. Khả năng lựa chọn các vật liệu vòng đệm khác nhau cũng cho phép van thích ứng với các điều kiện vận hành cụ thể mà không yêu cầu thay đổi thiết kế hoàn toàn.
Cấu trúc thanh kết nối kép và trục lệch tâm cải thiện đáng kể khả năng bịt kín so với van bướm thông thường. Đĩa chỉ bịt kín khi đóng hoàn toàn, loại bỏ sự mài mòn xảy ra do cọ xát liên tục trong quá trình quay. Điều này giúp kéo dài tuổi thọ của van và giảm tần suất thay thế phớt.
Van bướm lệch tâm đặc biệt phù hợp cho các ứng dụng đòi hỏi sự kết hợp giữa độ kín chặt và hoạt động thường xuyên. Các trường hợp sử dụng chính bao gồm:

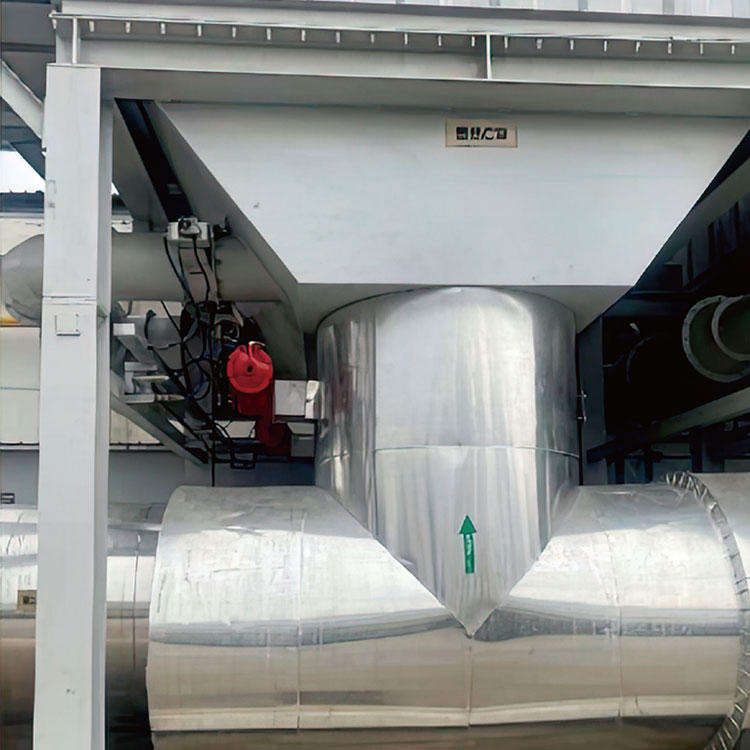

• Chất oxy hóa nhiệt tái sinh (RTO)– Dùng làm van đầu vào và đầu ra cho hệ thống RTO ba buồng hoặc nhiều buồng có thể tích không khí lớn. Các van này chuyển đổi liên tục để điều khiển khí xử lý thông qua các lớp đệm bằng gốm được nung nóng, khiến việc bịt kín đáng tin cậy trở nên cần thiết để đảm bảo hiệu quả của hệ thống.
• Hệ thống xử lý VOC– Áp dụng trong các hệ thống hấp phụ, đốt và thu hồi trong đó độ rò rỉ thấp là rất quan trọng để đáp ứng giới hạn phát thải.
• Chế biến hóa chất và hóa dầu– Được sử dụng để kiểm soát dòng chảy trong môi trường đường ống áp suất thấp, nơi cần phải truyền động thường xuyên.
• Nhà máy xử lý nước– Thích hợp cho các ứng dụng yêu cầu độ kín đáng tin cậy trong hệ thống phân phối nước và nước thải.
• Hệ thống xả công nghiệp– Ứng dụng làm van chuyển mạch trong hệ thống xử lý khí thải, đặc biệt môi trường là khí sạch (không bị ăn mòn, dính hoặc chứa bụi dạng hạt).
Công ty TNHH Công nghệ Kỹ thuật Bảo vệ Môi trường Lvquancó trụ sở chính tại Gaoyou, Dương Châu, với diện tích nhà máy là 9.800 mét vuông và hơn 200 bộ thiết bị gia công. Công ty có 120 nhân viên và có năng lực sản xuất hàng năm là 100 triệu RMB.
Công ty có bằng cấp hai về thiết kế và quản lý ô nhiễm môi trường của tỉnh Giang Tô, được công nhận là doanh nghiệp công nghệ cao Giang Tô và có bằng cấp hợp đồng cấp ba chuyên nghiệp về bảo vệ môi trường.Lvquanđã vượt qua thành công chứng chỉ hệ thống ISO 9001 và ISO 14001, đồng thời nắm giữ 13 bằng sáng chế mô hình tiện ích thực tế và hai bằng sáng chế phát minh công nghệ cao. Công ty cũng là thành viên của Hiệp hội Công nghiệp Bảo vệ Môi trường Tỉnh Giang Tô.
Bằng cách tiêu hóa và thích ứng với công nghệ hấp phụ và đốt tiên tiến của nước ngoài,Lvquanđã phát triển các sản phẩm đạt đến trình độ tiên tiến của các sản phẩm tương tự ở Trung Quốc và dần thay thế thiết bị nhập khẩu trong nhiều ứng dụng. Nền tảng kỹ thuật này được phản ánh qua chất lượng thiết kế và sản xuất van bướm lệch tâm của họ.
Trả lời: Thiết kế lệch tâm đặt đĩa lệch tâm so với bề mặt bịt kín, giảm ma sát và mài mòn trong quá trình quay. Điều này dẫn đến vòng bịt kín hơn nhiều, tỷ lệ rò rỉ thấp hơn và tuổi thọ dài hơn—đặc biệt quan trọng trong các ứng dụng có chu kỳ thường xuyên.
Đ: Vâng. Van bướm lệch tâm được thiết kế đặc biệt để sử dụng làm van đầu vào và đầu ra trong hệ thống RTO ba buồng và nhiều buồng có thể tích không khí lớn, trong đó cần phải chuyển mạch nhanh và rò rỉ thấp.
Trả lời: Vật liệu vòng đệm có thể được lựa chọn dựa trên yêu cầu ứng dụng.Lvquancung cấp các tùy chọn vật liệu khác nhau để phù hợp với các điều kiện môi trường và nhiệt độ khác nhau.
MỘT:Lvquankhuyên không nên sử dụng van trong các ứng dụng chất lỏng bụi ăn mòn, dính hoặc dạng hạt, vì những thứ này có thể làm hỏng vòng đệm hoặc cản trở hoạt động của van. Đối với các ứng dụng như vậy, có thể cần đến các vật liệu hoặc thiết kế van thay thế.
cácVan bướm lệch tâmtừLvquancung cấp giải pháp đáng tin cậy, hướng đến hiệu suất cho các ứng dụng kiểm soát dòng chảy công nghiệp đòi hỏi phải đạp xe thường xuyên và bịt kín. Thiết kế lệch tâm của nó—kết hợp cơ cấu thanh kết nối đôi, đĩa lệch tâm và hoạt động ma sát thấp—mang lại tỷ lệ rò rỉ thấp hơn và tuổi thọ kéo dài hơn so với van bướm thông thường. Những đặc điểm này làm cho nó đặc biệt phù hợp để sử dụng trong hệ thống RTO và các thiết bị xử lý VOC khác, trong đó độ tin cậy của van ảnh hưởng trực tiếp đến thời gian hoạt động của hệ thống và sự tuân thủ về khí thải. Nếu bạn đang thiết kế hoặc nâng cấp hệ thống xử lý VOC hoặc nếu bạn cần một bộ phận kiểm soát dòng chảy đáng tin cậy cho các ứng dụng công nghiệp đòi hỏi khắt khe,liên hệLvquanHôm nay. Nhóm kỹ thuật có thể cung cấp tư vấn kỹ thuật, thông số kỹ thuật của sản phẩm và các giải pháp tùy chỉnh phù hợp với môi trường, nhiệt độ và điều kiện hoạt động cụ thể của bạn. Liên hệ qua trang web hoặc email để thảo luận về yêu cầu của bạn và nhận báo giá.
